Опис продукту
Багатофункціональна праска працює разом із автоматичною системою утримання та системою температурного охолодження. Гідравлічний залізний робітник може пробити, різати, надрізати та згинати для плоского бруска, квадратного бруска, круглого бруска, рівного кута, каналу. Це найновіший продукт штампувальних та різальних машин у країні та за кордоном.
| Модель | Q35Y-20 |
| Тиск пробивання (T) | 90Т |
| Макс. Товщина різання листових плит (мм) | 20 |
| Міцність матеріалу (Н/мм²) | ≤450 |
| Кут зсуву (°) | 8º |
| Плоский стрижень (Т×Ш) (мм) | 20×330 10×480 |
| Макс. довжина ходу циліндра (мм) | 80 |
| Частота поїздок (раз/хв) | 12-20 |
| Глибина горла (мм) | 355 |
| Глибина пробивання (мм) | 20 |
| Макс. діаметр штампування (мм) | 30 |
| Потужність двигуна (кВт) | 7.5 |
| Габаритні розміри (Д×Ш×В) (мм) | 1950×900×1950 |
| Вага (кг) | 2400 |
Інструкція по застосуванню
Машина в основному використовується для різання плоского бруска, профілю, пробивання отворів та висічки. Він може широко використовуватися на суднобудівних, електричних, мостових, автомобільних, підйомних, транспортних, металевих конструкціях та інших машинобудівних заводах тощо.
Опис ефекту застосування
На верстаті можна виконувати різання плоского бруска, пробивання отворів і висікання в межах номінальної специфікації. За допомогою додаткового обладнання машина може різати, пробити та згинати в спеціальній формі. Машина має гідравлічну систему приводу та має пристрій захисту продуктивності та перевантаження.
Параметри продукту
| Профіль | Q35Y-20 | |
| Кругла планка | 50 | |
| Квадратний бар | 50×50 | |
| Рівний кут | 90º Зріз | 140×140×12 |
| 45º Стрижка | 70×70×10 | |
| Т-образна планка | 90º Зріз | 140×140×12 |
| 45º Стрижка | 70×70×10 | |
| двотавровий промінь | 160×88×6 | |
| канал | 160×63×6,5 | |
Деталі Зображення

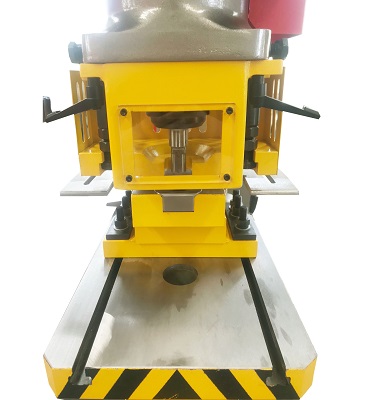

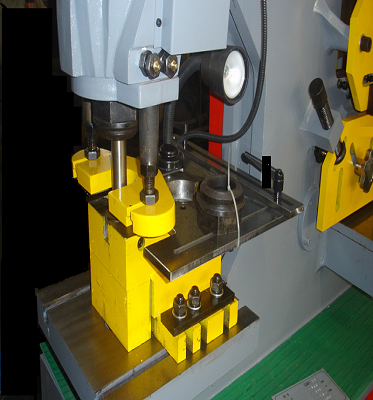

Пристрій візуального захисту: Перфораційна частина оснащена візуальним поворотним пристроєм безпеки на 360 градусів, удар більш безпечний. А також мають рухому годівницю
Електричний: Основний електричний - Schneider. Оснащений пристроєм захисту автоматичного відключення відкритих дверей, більш безпечним.
Система ЧПУ: Управління з ЧПУ, може автоматичне пресування матеріалу. Автоматичний перемикач керування, контроль заднього упору. Багатостанційна система керування з ЧПУ.
Автоматичний задній упор: Шарико-гвинтовий автоматичний пристрій заднього упору, позиціонування шкали, автоматичний розріз. Робочий стіл з різним кутом вигравіруваного позиціонування, може різати з високою точністю, зменшити ручне вимірювання.
Пристрій контролю температури: Візуальний манометр. Вбудований паливний бак і вентилятор контролю температури, можуть контролювати температуру масла. Збільшення робочого часу, підвищення продуктивності роботи.
Деталі
- ЧПУ чи ні: ЧПУ
- Стан: Новий
- Номінальне зусилля (кН): 900 кН
- Джерело живлення: гідравлічне
- Напруга: 380 В/220 В Опціонально
- Розмір (Д*Ш*В): 1950*900*1950
- Вага (Т): 2,4
- Ключові моменти продажу: Автоматичний
- Гарантія: 1 рік
- Розташування виставкового залу: Єгипет, Туреччина, Індія, Мексика, Росія, Кенія, Аргентина, ОАЕ, Колумбія
- Застосовувані галузі: Будівельні роботи
- Тип машини: гідравлічний металообробник
- Післяпродажне обслуговування: онлайн-підтримка, відеотехнічна підтримка, безкоштовні запасні частини, польове встановлення, введення в експлуатацію та навчання, обслуговування та ремонт на місцях
- Післягарантійне обслуговування: відеотехнічна підтримка, онлайн-підтримка, запчастини, обслуговування та ремонт на місцях
- Місцевий сервіс: Канада, Франція, Бразилія, Австралія, Кенія, Південна Корея, Румунія, Україна
- Сертифікат: CE ISO
- Функція: штампування та насічка
- Стрижка плоского бруска: 20*330 10*480
- Застосування: машина для перфорації та формування металу
- Глибина пробивки: 20 мм
- Кутовий зсув: 8°
- Максимальна товщина різання: 20 мм
- Ход повзунка: 80 мм
- Максимальний діаметр штампування: 30 мм
- Вага: 2400 кг
- Потужність (Вт): 7,5 кВт
